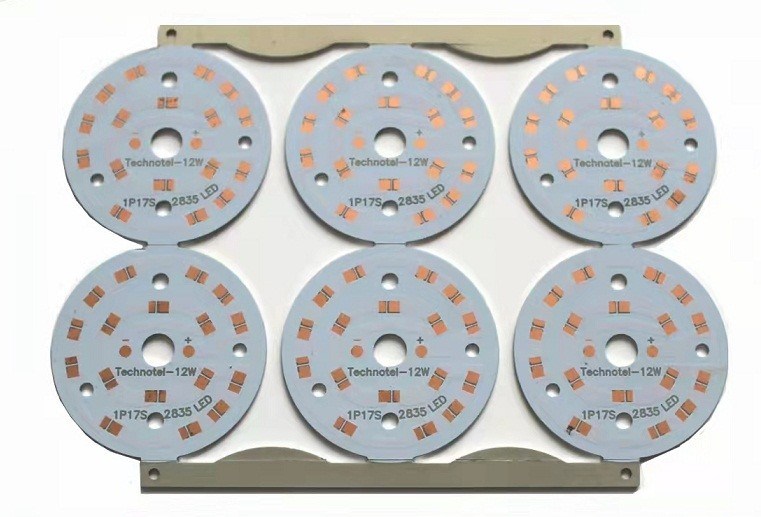

Produzione PCB LED materiale alluminio PCB 8w PCB a conducibilità termica circuito stampato

Brand Name:	hengsheng
Model Number:	HS2013
MOQ:	1 pz
Price:	0.1usd
Delivery Time:	5-7 giorni lavorativi
Payment Terms:	T/T, Western Union

Detail Information

Descrizione del prodotto

Detail Information

Luogo di origine:

Cina

Certificazione:

Materiale:

Alluminio, ACCL, 1060, 5052

Spessore:

0.2mm-2.0mm

Rame:

35um

Condotta termica:

0,6 W-8 W

Maschera per saldatura:

Bianco, Nero

Serigrafia:

Nero, bianco

Massimo. misurare:

1400 mm*600 mm

Imballaggi particolari:

Imballaggio sottovuoto, 25 KG/cartone

Capacità di alimentazione:

10000 pezzi

Descrizione del prodotto

Capacità di processo e parametri di controllo (scheda rigida)
NO	ARTICOLO	Capacità tecniche
1	Strati	1-38L
2	Dimensione massima della scheda	1200*610mm
		48"*24"
3	Spessore scheda finita	0.2mm--10.0mm
		0.008"--0.4"
4	Spessore rame finito	17um-420um
		0.5OZ--12OZ
5	Larghezza/spazio traccia minimo	0.075mm/0.065mm
		0.003"/0.0026"
6	Dimensione foro minima	0.15mm
		0.006"
7	Tolleranza dimensione foro (PTH)	±0.05mm
		±0.002"
8	Tolleranza dimensione foro (NPTH)	±0.05mm
		±0.002"
9	Tolleranza posizione foro	±0.05mm
		±0.002"
10	Gradi V-Cut	20-90 ºC
		20DEG-90DEG
11	Spessore PCB V-Cut minimo	0.4mm
		0.016"
12	Tolleranza N/C Routing	±0.1mm
		±0.004"
13	Via cieca/interrata minima	0.15mm
		0.06"
14	Dimensione foro di riempimento	0.2mm--0.6mm
		0.008"--0.024"
15	PAD BGA minimo	0.2mm
		0.008"
16	Materiali	FR4(TG130-TG170),Alluminio,Senza alogeni,Rogers,ShengYi,KB

17	Finitura superficiale	HASL-LF,ENIG,ImAg,ImSn,OSP,Placcatura oro, ENIG+OSP,HAL+G/F

18	Deformazione e torsione	≤0.75%

19	Test elettrico	50--300V

20	Test di saldabilità	245±5ºC,3sec Area di bagnatura almeno 95%

21	Test di ciclaggio termico	288±5ºC,10sec,3cicli

22	Test di contaminazione ionica	Pb,Hg,Cd,Cr(VI),PBB,PBDE sei articoli sono inferiori a 1000ppm

23	Test di adesione soldermask	260ºC+/-5, 10S,3volte

Produzione PCB LED materiale alluminio PCB 8w PCB a conducibilità termica circuito stampato FAQ
D1. Quali informazioni mi servono per un preventivo PCB?
R: File Gerber e requisiti tecnici. Come il materiale del PCB, lo spessore, la superficie del rame, il colore della maschera e della serigrafia, ecc.)
D2. Quali formati di file sono accettati per la produzione di PCB?
R: File Gerber: CAM350 File PCB: Protel 99SE, PADS, CAD, Altium Designer.
D3. I miei file sono al sicuro?
R: I tuoi file sono tenuti in completa sicurezza. Proteggiamo la proprietà intellettuale dei nostri clienti in tutto il
processo.. Tutti i documenti dei clienti non vengono mai condivisi con terze parti.
D4. Qual è il MOQ?
R: La nostra azienda non ha una quantità minima d'ordine. Siamo in grado di gestire in modo flessibile piccoli lotti e produzione di massa.
D5. Quanto costa la spedizione?
R: Il costo di spedizione è determinato dalla destinazione, dal peso e dalle dimensioni dell'imballaggio della merce. Vi preghiamo di farci sapere se avete bisogno che vi quotiamo il costo di spedizione.

FAQ
D1. Quali informazioni mi servono per un preventivo PCB?
R: File Gerber e requisiti tecnici. Come il materiale del PCB, lo spessore, la superficie del rame, il colore della maschera e della serigrafia, ecc.)
D2. Quali formati di file sono accettati per la produzione di PCB?
R: File Gerber: CAM350 File PCB: Protel 99SE, PADS, CAD, Altium Designer.
D3. I miei file sono al sicuro?
R: I tuoi file sono tenuti in completa sicurezza. Proteggiamo la proprietà intellettuale dei nostri clienti in tutto il
processo.. Tutti i documenti dei clienti non vengono mai condivisi con terze parti.
D4. Qual è il MOQ?
R: La nostra azienda non ha una quantità minima d'ordine. Siamo in grado di gestire in modo flessibile piccoli lotti e produzione di massa.
D5. Quanto costa la spedizione?
R: Il costo di spedizione è determinato dalla destinazione, dal peso e dalle dimensioni dell'imballaggio della merce. Vi preghiamo di farci sapere se avete bisogno che vi quotiamo il costo di spedizione.
